UQK(MAC3型)系列浮球水位控制器

一、产品型号表示


 注1（外形代号）：“F”-斜方 “C”-长方 “D”-大园 “X”-小园 “T”-椭圆；
 注2（颜色代号）：“R”-红色 “Y”-黄色 “S”-蓝色 “G”-灰色 “B”-黑色；
 注3（重锤代码）：“1”-塑料环扣紧式（一般不须注明） “2”-塑料夹板螺钉拧紧式（必须注明）。
二、性能和特点

1、结构简易，性能可靠：
  产品能在正常情况下发出开关控制信号，可靠性强、抗干扰性强。
2、坚固耐用：
  产品使用寿命长。操作正确。无故障发生。
3、易与安装方法，方便调节方法：
  水位控制范围可调。用一枚螺丝钉保护电缆信号，完成安装。
4、应用范围广，一般性能强：
  该产品对支流，污水、油，小于介质浓度的酸液，无污染环境（如食品饮料业），柴油机气化和自动燃料供给均适用。
5、电路简单，经济而实用：
  操作电压220V，电流10A，产品应用电路简单，使用成本低。

三、安装及接线方法

按产品规格操作：
合格产品包含地线，地线颜色为黄色或绿色。
需给这两根线提供“高层封闭”、“特殊要求”、“地层封闭”装置。

四、电结构

使用“黑色”和“蓝色”的电线：浮球在下水位时，接点是接通的状态。
                             浮球在上水位时，接点是不通的状态。
使用“黑色”和“褐色”的电线：浮球在下水位时，接点是接通的状态。
                             浮球在上水位时，接点是不通的状态。

五、重锤的装置法

  1.将浮球开关的电缆线从重锤的中心下凹圆孔处穿入后，轻轻推动重锤，使嵌在圆孔上方的塑胶环因电缆头之推力而脱落，（如果有必要的话，也可用螺丝起子把此一塑胶环拆下）。再将这个脱落的逆胶环套在电缆上，你所想固定重锤以设定液位之位置。
  2.轻轻地推动重锤拉出电缆，直到重锤中心扣住逆胶环。**重锤只要轻扣住塑胶环上即不会滑落，此逆胶环如有损坏或遗失，可用同径裸铜线扣入电缆代替。
重锤为要求才附上之配件：
  请将电缆线直接拉到控制箱，尽是避免使用中间接头。
  若不得已而有接头时，绝对不可将电缆线接头浸入液体中。

六、技术参数

 额定电流、电压：10(8A)250V-10(4)A 380V;
 额定功率：1KW；
 工作温度：－10℃～70℃；
 工作气压：1帕斯卡；
 工作寿命：≥50000；
 引线长度：4M（特殊长度可按要求定制）

水槽排水  水槽充水

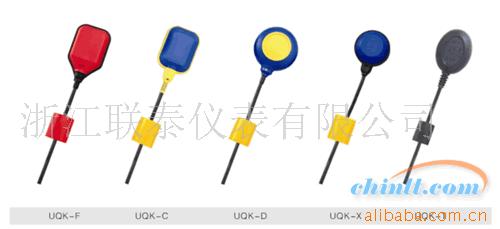

七、产品型号及内部构造图
