普通、氧、氨、远传、电接点压力表

产地:联泰
型号:Y系列

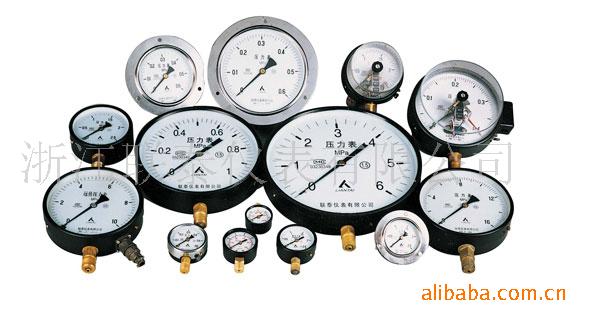

一般压力表　　　　　　　 　　　　　　　　　　　
　　一般压力表以金属弹簧管作为压力敏感元件,适用于测量无爆炸危险、不结晶、不凝固及对铜和铜合金不起腐蚀作用的液体、气体和蒸汽等介质的正负压力。
　 YC-60、YC-100、YC-150为船用压力表。




　　技术参数　　　　　　　 　　　　　　　　　　　

名 称 一般压力表
型　号 Y-40
Y-40Z Y-60
YZ-60ZT
Z-100 Y-100
YZ-100ZT
Z-100 Y-150
YZ-150ZT
Z-150 Y-200 Y-250
公称直径(mm) ∮40 ∮60 ∮100 ∮150 ∮200 ∮250
接头螺纹 M10×1 M14×1.5 M20×1.5
精度等级 4 2.5 1.6
测量范围(MPa) 0-0.1～25  0-0.1～60 0-0.1～250
-0.1-0～2.4
环境温度(℃) -40～+70


　　外形尺寸　　　　　　　 　　　　　　　　　　　


型 号 D H H1 L L1 L2 L4  d1 d0 d2
Y-40 ∮40 22 7.5 3.4 10 2   ∮4
Y-40Z   41.5 10
Y-60 ∮60 27.5 10 52.5 14   ∮5
Y-60ZT   58 14 3.5 ∮82 ∮72 ∮5
Y-60Z   58 14
Y-100 ∮100 44 16 89 20 3   ∮6
Y-100ZT 30 86 20 7 ∮132 ∮118 ∮6
Y-100Z 30 86 20
Y-150 ∮150 48 18 117 20
Y-150ZT 30 90 20 7
Y-150Z 30 90 20   ∮180 ∮165 ∮6
Y-200 ∮200 48 18 142 20 3
Y-250 ∮250 50 18 169 20
